معالج تلسكوبي 18م

تم تصميم ماكينة المناولة الثقيلة للغاية بطول 18 مترًا من شركة Qingzhou Mingxu Supply Chain Co., Ltd. للمشاريع الهندسية واسعة النطاق التي تتطلب وصولًا ممتدًا وقدرة رفع عالية. إنها توفر أقصى ارتفاع للرفع يبلغ 18 مترًا وأقصى وصول أفقي يبلغ 12 مترًا، مع سعات تحميل مقدرة تبلغ 4 أطنان أو 5 أطنان (اختياري). في فئتها، توفر الماكينة فترة عمل طويلة وأداء مستقر أثناء العمليات على ارتفاعات عالية.

تم بناء المناولة التلسكوبية بطول 18 مترًا على إطار معزز للخدمة الشاقة وتم تصنيعها وفقًا لمعايير البناء للمعدات الكبيرة. وهو يدعم مجموعة من الملحقات، بما في ذلك أذرع الرفع الثقيلة، ومنصات العمل الجوية للموظفين، ومشابك الأنابيب الكبيرة، والدلاء للخدمة الشاقة. في العديد من التطبيقات، يمكن أن تحل محل الرافعات المثبتة على الشاحنات، أو مركبات العمل الجوية المخصصة، أو الرافعات الشوكية الثقيلة عالية الرفع. يشمل المستخدمون النموذجيون مقاولي البنية التحتية، ومطوري مشاريع الطاقة الجديدة، ومشغلي الخدمات اللوجستية في الموانئ.

المواصفات الأساسية

مبدأ العمل

تستخدم ماكينة المناولة التلسكوبية بطول 18 مترًا محرك ديزل ونظام تحكم هيدروليكي كامل للتعامل مع المواد ذات الرفع العالي والأحمال الثقيلة. تعتمد العملية على أربع وحدات رئيسية:

1. الطاقة والسير: يقوم محرك الديزل بتشغيل ناقل الحركة، مما يوفر الدفع الرباعي للسفر وتحديد الموقع. تم تصميم الهيكل الثقيل للطرق الوعرة لظروف الأرض غير المستوية.

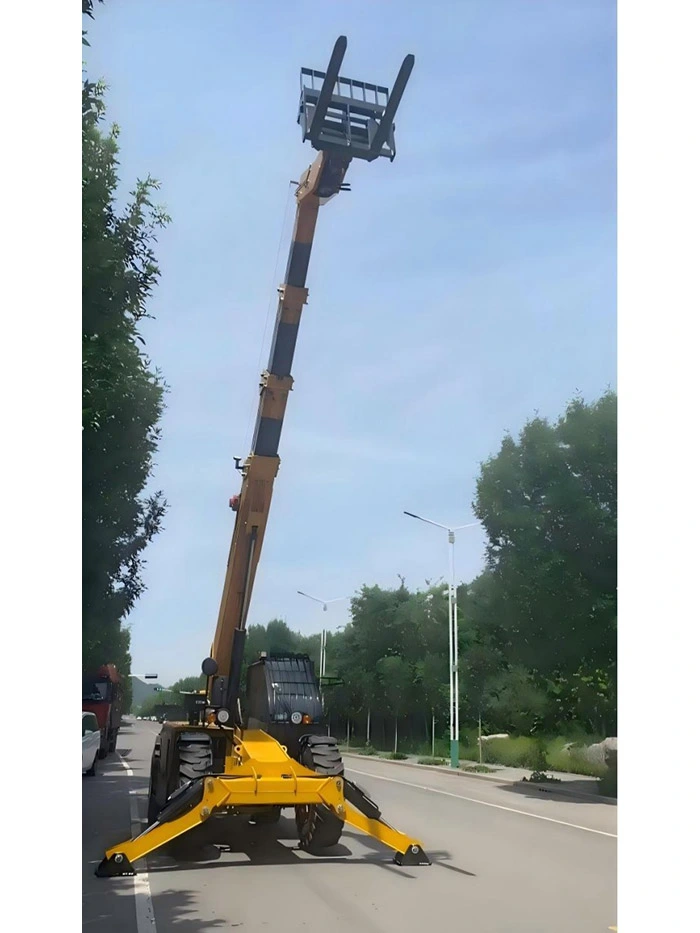

2. ذراع الرافعة والرفع التلسكوبي: تعمل الأسطوانات الهيدروليكية متعددة المراحل على تمديد ذراع الرافعة وسحبها، بينما تتحكم الأسطوانات الرافعة في زاوية الرفع. يحقق النظام أقصى ارتفاع للرفع يبلغ 18 مترًا وأقصى وصول أفقي يبلغ 12 مترًا.
3. التحكم الهيدروليكي: يقوم المحرك بتشغيل المضخة الهيدروليكية. تعمل صمامات التحكم متعددة الاتجاهات على توجيه تدفق الزيت إلى الأسطوانات من أجل تمديد ذراع الرافعة، والرفع، وإمالة الشوكة، والتسوية. تم تصميم النظام للتشغيل السلس تحت الحمل.
4. التشغيل والملحقات: تعمل أذرع التحكم الموجودة في الكابينة على تنظيم الدوائر الهيدروليكية. مع الملحقات المختلفة، يمكن للآلة أن تقوم بالشوكة، والنقل، والتكديس، والتحميل/التفريغ على ارتفاع. يساعد نظام حماية الحمل على منع التحميل الزائد أثناء التشغيل على مسافة عالية.

تعليمات التشغيل

تم تصميم هذه المناولة التلسكوبية بطول 18 مترًا للمشاريع واسعة النطاق وتستخدم نظام تحكم احترافي. يجب أن يكون المشغلون على دراية بالإجراءات القياسية للمعدات الثقيلة.

قبل التشغيل، قم بإجراء فحص كامل للماكينة، بما في ذلك مستويات السوائل والخراطيم الهيدروليكية ونظام الفرامل والإطارات وأجهزة إنذار السلامة. لا تقم بتشغيل المحرك إلا بعد التأكد من أن جميع الأنظمة تعمل بشكل صحيح.

اترك المحرك في وضع الخمول لمدة 5 دقائق على الأقل للإحماء. لا تبدأ العمل إلا بعد استقرار الضغط الهيدروليكي ودرجة حرارة الزيت وأداء نظام الطاقة.

تم تجهيز الماكينة بعصا تحكم مدمجة يتم التحكم فيها إلكترونيًا وتدعم الحركات المركبة المتزامنة. يمكن تشغيل رفع/خفض ذراع الرافعة، والتمديد/السحب، وتسوية المرفقات في وقت واحد لتحقيق تحكم دقيق أثناء الرفع والتكديس في المواضع العالية.

عند العمل على ارتفاعات، اتبع دائمًا مخطط سعة الحمولة. يحظر التحميل الزائد والإفراط في الوصول. لا تسافر بسرعة عالية أو تقوم بدورات حادة أثناء حمل حمولة مرتفعة.

بعد الانتهاء من العمل، اسحب ذراع الرافعة بالكامل وقم بخفضها إلى الأرض للتخلص من ضغط الحمل. قم بإيقاف تشغيل المحرك لفترة وجيزة قبل إيقاف تشغيله للسماح بالتبريد.

الميزات الرئيسية

1. نطاق عمل ممتد للتطبيقات عالية الوصول. يتجاوز ارتفاع الرفع الذي يبلغ 18 مترًا والوصول الأفقي 12 مترًا قدرات الطرازات القياسية التي يبلغ طولها 5 أمتار و12 مترًا. وهذا يجعل الوحدة مناسبة للأعمال الخارجية الشاهقة، وتركيب الهياكل الفولاذية الكبيرة، وصيانة برج توربينات الرياح، والتكديس عالي المستوى في الموانئ.
2. هيكل عالي التحمل للتشغيل المستمر. تستخدم الماكينة إطارًا معززًا، وأقسام ذراع عالية القوة، وهيكلًا محملًا مصممًا للعمل طويل الأمد تحت الأحمال الثقيلة.
3. توافق المرفقات. تدعم الماكينة التوصيل السريع للملحقات الكبيرة، بما في ذلك أذرع الرفع، ومنصات العمل، ومشابك الأنابيب، والدلاء، مما يسمح لها بتنفيذ مجموعة متنوعة من المهام في نفس المشروع.
4. التخصيص متاح. يمكن تعديل التكوينات المحددة للمتطلبات الهندسية الخاصة.

نطاق التطبيق

تم وضع هذا النموذج للمشاريع الكبيرة وبعيدة المدى وذات الأحمال الثقيلة. تشمل التطبيقات النموذجية ما يلي:

• البناء الكامل للمباني الشاهقة
• رفع وتركيب الهياكل الفولاذية لمراكز المعارض والملاعب الكبيرة
• تركيب وصيانة أبراج توربينات الرياح
• رفع الأقواس الكبيرة في محطات الطاقة الكهروضوئية
• عمليات التكديس والحاويات المساعدة عالية المستوى في الموانئ والمحطات الطرفية
• تركيب وصيانة المعدات عالية الموضع في الورش الصناعية الكبيرة
• صيانة الجسور البحرية على ارتفاعات عالية
• المشاريع البلدية الكبرى

يتم استخدام الماكينة بشكل شائع من قبل المقاولين العامين في الخارج وشركات الطاقة الجديدة ومجموعات لوجستيات الموانئ. ويمكن استخدامه أيضًا في بعض التطبيقات الأصغر حجمًا، ولكنه مصمم بشكل أساسي للمشاريع الكبيرة.

خدمة ما بعد البيع

الماكينة الكاملة مغطاة بضمان لمدة 12 شهرًا أو 1000 ساعة عمل، أيهما أقرب. تتم تغطية المكونات الرئيسية بما في ذلك المحرك والمضخة الهيدروليكية الرئيسية وذراع الرافعة التلسكوبية وناقل الحركة لمدة 6 أشهر.

يتم توفير إصلاح واستبدال قطع الغيار الأصلية مجانًا في حالة حدوث أعطال في الجودة لا تنتج عن عوامل بشرية. بالنسبة للأضرار الناجمة عن التشغيل غير السليم، أو التحميل الزائد، أو عدم وجود صيانة مجدولة، يتم تحميل تكلفة قطع الغيار فقط. لا يتم تضمين تكاليف الشحن، ويكون العملاء مسؤولين عن تركيب قطع الغيار. يتم استبعاد أجزاء التآكل من الضمان المجاني.

التعليمات

س1: ما هي الاختلافات الرئيسية بين موديل 18م وطراز 5م أو 12م؟
A1: تم تصميم الطراز 5m للمناولة الأرضية للمسافات القصيرة، والطراز 12m مناسب لأعمال الإيجار العامة متوسطة الارتفاع. الوحدة التي يبلغ طولها 18 مترًا عبارة عن نموذج للخدمة الشاقة تم تصميمه للتطبيقات عالية الوصول والأحمال الثقيلة. إنها تستخدم قوة هيكلية من فئة البناء، ونظام هيدروليكي أكبر، وتصنيف أمان أعلى. وهو غير مخصص للمهام الصغيرة أو المتفرقة؛ يتم وضعه للمشاريع الهندسية الكبيرة.

س2: قد تبدو المعدات الكبيرة معقدة في التشغيل. هل يمكن للمشغلين الأجانب التعرف عليها بسرعة؟
ج2: الآلة مجهزة بنظام تحكم إلكتروني متكامل ومنطق تشغيل موحد. نحن نقدم أدلة التشغيل باللغة الإنجليزية ومقاطع الفيديو التدريبية. يمكن للمشغلين المرخصين تعلم إجراءات التشغيل القياسية بكفاءة، بما يتماشى مع متطلبات مشاريع البناء الكبيرة في الخارج.
