معدات فحص الرمال والحصى

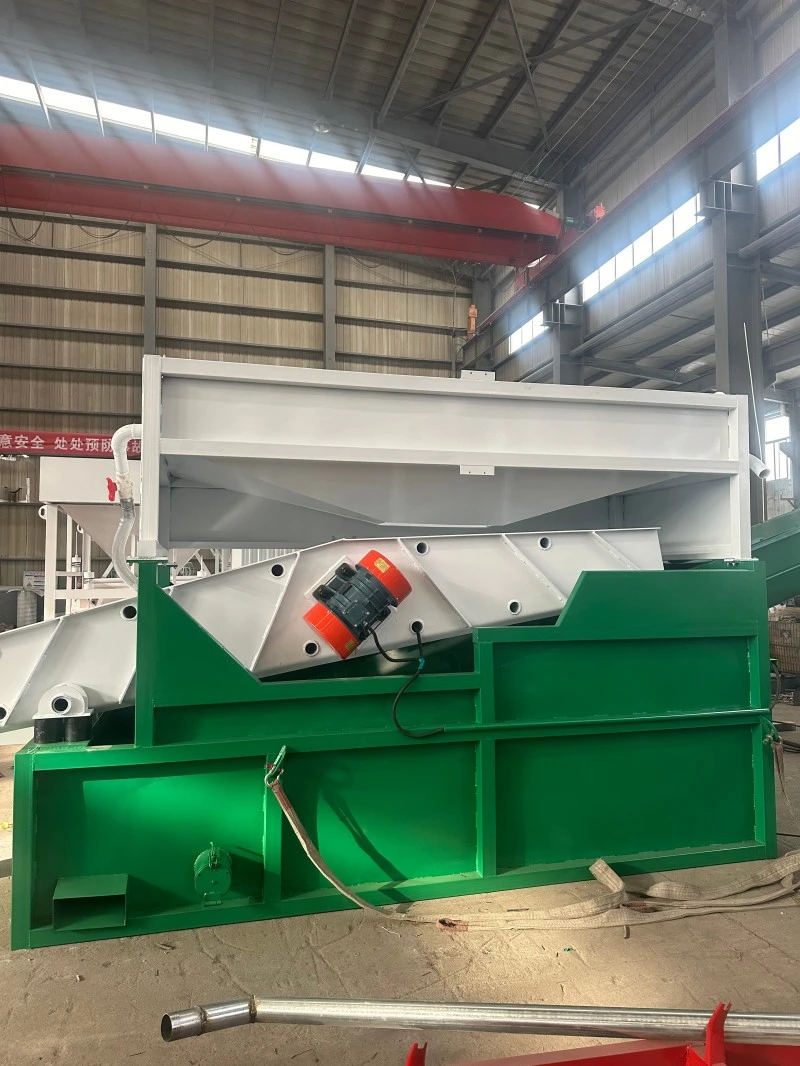

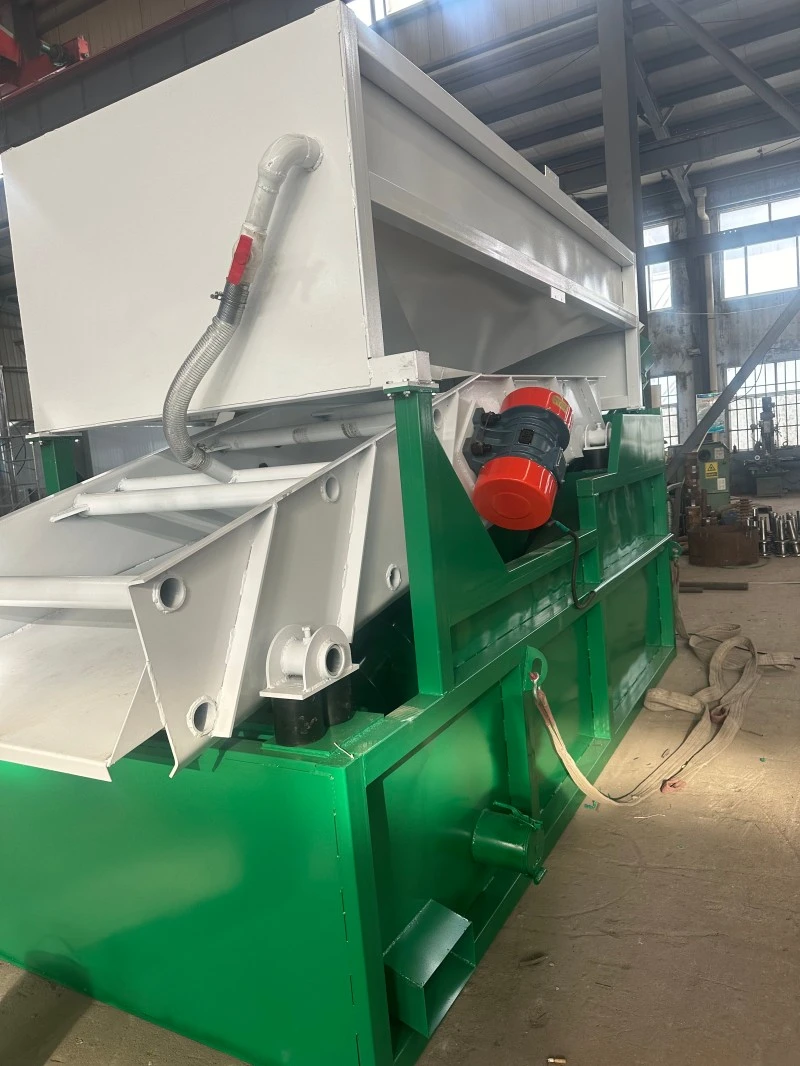

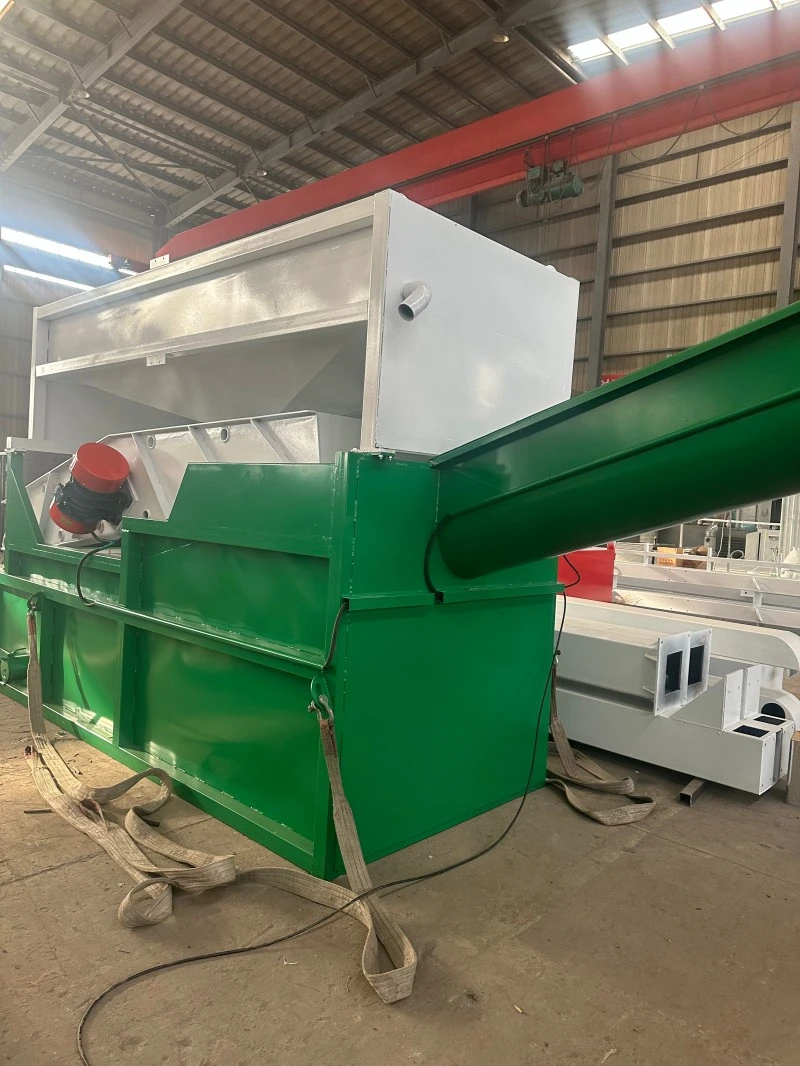

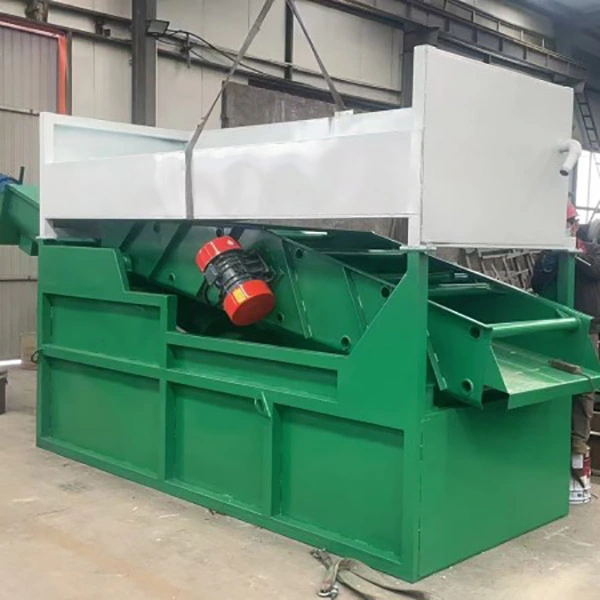

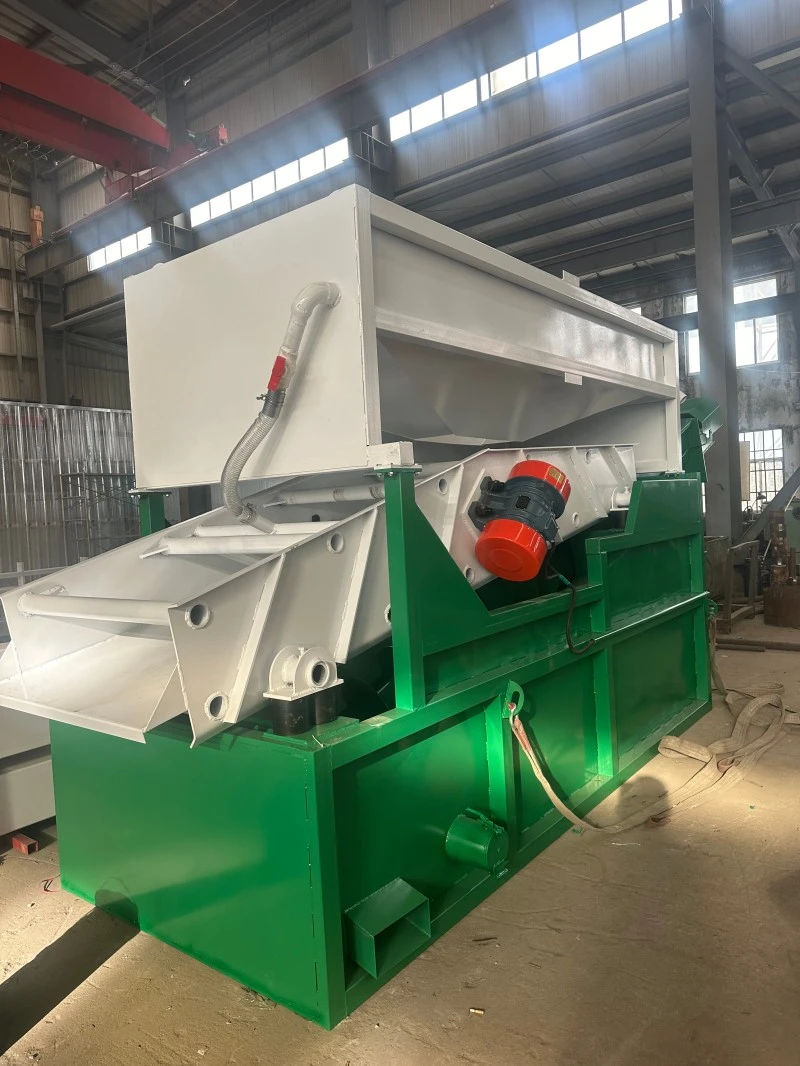

مصممة لخطوط إنتاج الرمل، ومعالجة مخلفات المناجم، وإعادة تدوير مخلفات البناء، فإن شاشة نزح المياه الاهتزازية عالية التردد من سلسلة التوريد Qingzhou Mingxu تجمع بين الغربلة ونزح المياه في آلة واحدة. يساعد هيكلها على تقليل محتوى رطوبة الرمال واستعادة الرمال الناعمة التي قد يتم فقدها أثناء عملية الغسيل.

يتم تشغيل معدات الغربلة للرمال والحصى بواسطة محركين اهتزازيين، مما ينتج عنه حركة عالية التردد تقلل من انسداد الشبكة وتحافظ على أداء الغربلة المتسق. يمكن تخصيص حجم الشبكة وزاوية سطح السفينة والإنتاجية لتتناسب مع أهداف إنتاج محددة، وتتوفر الوحدة كعملية شراء واحدة أو في طلبات مجمعة.

المواصفات الفنية

الميزات الرئيسية

1. الفحص المشترك ونزح المياه. تقوم الآلة بتصنيف الرمل، وفصل الطين، واستعادة الرمل الناعم في مسار واحد، مما ينتج رملًا بمحتوى رطوبة منخفض دون تجفيف الهواء لفترة طويلة.

2. تصميم شاشة مضاد للحجب. الاهتزاز القوي عالي التردد يحافظ على نظافة الشبكة من الطين ومسحوق الحجر، مما يحافظ على دقة الغربلة المستقرة أثناء التشغيل المستمر.

3. استعادة الرمال الناعمة. يلتقط خزان المياه السفلي الرمال الناعمة التي قد يتم غسلها، مما يقلل من فقدان المواد ويحسن الإنتاجية الإجمالية.

4. متطلبات صيانة منخفضة. الهيكل بسيط نسبيًا، حيث تقتصر أجزاء التآكل بشكل أساسي على شبكة الغربلة ومحامل محرك الاهتزاز. الفحص الروتيني والتنظيف واضح ومباشر.

التصميم الهيكلي وتحسين النظام

هيكل شاشة مضاد للحجب.تم تصميم سطح الشاشة للعمل مع اهتزازات عالية التردد، مما يؤدي إلى إزاحة الجزيئات التي قد تلتصق بالشبكة. يتم اختيار شكل فتحة الشبكة وقطر السلك وفقًا لخصائص مادة التغذية لتقليل التعمية. بالإضافة إلى ذلك، يمكن تكوين لوحة الشاشة بتاج بسيط أو تخطيط متدرج لتعزيز التوزيع المتساوي للمواد والتنظيف الذاتي أثناء التشغيل.

نظام عزل الاهتزازات.يتم دعم جسم الشاشة على مجموعة من النوابض المطاطية أو الفولاذية التي تمتص القوى الديناميكية الناتجة عن محركات الاهتزاز. وهذا يقلل من انتقال الاهتزاز إلى الإطار الداعم والأساس، مما يحمي الهياكل المحيطة ويطيل عمر الماكينة نفسها. يساعد ترتيب الزنبرك أيضًا في الحفاظ على سعة الشاشة المستقرة في ظل ظروف التحميل المختلفة.

تحسين تداول المياه.تم تصميم خزان المياه السفلي بسد فائض لفصل الرمال الناعمة المستقرة عن تيار المياه العكرة. يتم سحب مضخة الرمل المضمنة من أسفل الخزان حيث تتراكم الرمال الناعمة، بينما تفيض المياه الصافية عند مستوى يمكن التحكم فيه. يسمح هذا الترتيب بإعادة تدوير المياه المعالجة مرة أخرى إلى مرحلة الغسيل في أنظمة الحلقة المغلقة، مما يقلل من إجمالي استهلاك المياه ويقلل من تصريف مياه الصرف الصحي.

قدرات التخصيص

يمكن تخطيط السعة وفتحة الشاشة وتكوين الخط الكامل وفقًا لهدف الإنتاج وخصائص المواد. يمكن تعديل طول وعرض سطح الشاشة ضمن نطاق التصميم القياسي، ويتم تحديد حجم الشبكة ليتناسب مع تدرج المنتج المطلوب. بالنسبة للمشاريع الجاهزة، يمكن دمج شاشة نزح المياه مع غسالات الرمال الأولية، ووحدات استعادة الرمال الناعمة، والناقلات النهائية، مع توفير رسومات تدفق العملية والتخطيط للمراجعة قبل الإنتاج.

عملية الفحص ونزح المياه

يتم تغذية خليط الماء الرملي من غسالة الرمل إلى قادوس الآلة. يعمل محركان للاهتزاز على تشغيل جسم الشاشة بحركة ترددية عالية التردد. يتحرك الركام الخشن للأمام على طول سطح الشاشة المائل ويتم تفريغه من الواجهة الأمامية. تمر المياه الموحلة التي تحتوي على رمل ناعم عبر شبكة الغربلة وتسقط في خزان تخزين المياه السفلي. تقوم مضخة الرمل المطابقة باستخراج الرمال الناعمة من أجل استخلاصها، بينما تتدفق المياه العكرة من خلال منفذ الفائض. يكتمل هذا الفحص، ونزح المياه، واستعادة الرمال الناعمة في عملية واحدة متواصلة.

تعليمات التشغيل

1. قبل بدء التشغيل: افحص محركات الاهتزاز، وشبكة الغربال، والينابيع الصدمية، وخزان المياه بحثًا عن أي تلف أو حطام. قم بإزالة أي أجسام غريبة.

2. اختبار عدم التحميل: قم بتشغيل الجهاز وهو فارغ لمدة 2-3 دقائق. استمع إلى الضوضاء غير الطبيعية أو الاهتزاز المفرط. لا تبدأ التغذية إلا بعد تأكيد التشغيل المستقر.

3. عملية الإنتاج: تغذية المواد بالتساوي. اضبط قوة إثارة المحرك وفقًا لجفاف الرمال المطلوب. افحص الشاشة بانتظام بحثًا عن الانسداد.

4. إيقاف التشغيل: توقف عن التغذية أولاً. اسمح للشاشة بالاهتزاز لفترة وجيزة لمسح المواد المتبقية، ثم قم بقطع الطاقة. اغسل الحمأة من الشاشة إذا لزم الأمر.

5. السلامة: لا تلمس الشاشة أو المحركات أثناء التشغيل. قم بفصل الطاقة بشكل كامل قبل القيام بأي أعمال صيانة.

التطبيقات النموذجية

1. نزح المياه من الرمال الناعمة واستعادتها في خطوط غسيل الرمال في مصانع الرمل.

2. نزح المياه من الرمال لمحطات خلط الخرسانة.

3. إزالة الطين واستخراج الرمال الناعمة من مخلفات المناجم.

4. تنقية وغربلة الرمال المستخرجة من النهر.

5. غسل ونزح المياه من الركام المعاد تدويره من مخلفات البناء.

الضمان والدعم

تتم تغطية الهيكل الرئيسي ومكونات محرك الأقراص لمدة 12 شهرًا أو 1000 ساعة عمل، أيهما يأتي أولاً. لا يشمل الضمان الأجزاء القابلة للتآكل مثل شبكة الشاشة والينابيع المقاومة للصدمات. يمكن توفير قطع الغيار؛ عمالة الشحن والتركيب هي مسؤولية العميل.

التعليمات

Q1: ما هو الفرق بين شاشة نزح المياه هذه وشاشة الاهتزاز القياسية؟
A1: يتم استخدام شاشة الاهتزاز القياسية بشكل أساسي لتصنيف الحجم. تم تصميم شاشة نزح المياه هذه خصيصًا لمخاليط المياه الرملية. فهو يجمع بين الغربلة وخزان تجميع المياه ونظام الفائض، مما يسمح باستعادة الرمال الناعمة بينما تتم إزالة الماء الزائد من المادة.

س2: هل يمكن استخدام الآلة بشكل مستقل بدون غسالة الرمل؟
ج2: عادةً ما يتم تركيب شاشة نزح المياه بعد غسالة الرمال. إذا كانت مادة التغذية تحتوي بالفعل على كمية كافية من الماء لتكوين ملاط، فيمكن تشغيل الغربال بدون غسالة. بالنسبة للمواد الجافة، يوصى بمرحلة الغسيل قبل نزح الماء.

س 3: كم مرة يجب استبدال شبكة الشاشة؟
A3: يعتمد عمر الشبكة على كشط المادة وساعات التشغيل اليومية. في ظل ظروف معالجة الرمل العادية، تستمر الشبكة عادةً لعدة أشهر. يوصى بالفحص المنتظم، وتشمل علامات التآكل الفحص غير المتساوي، أو انخفاض تأثير نزح المياه، أو التمزقات المرئية. يجب الاحتفاظ بالشبكة الاحتياطية في الموقع من أجل الإنتاج المستمر.

Q4: ما هو نطاق حجم جسيمات الرمل الذي يمكن للشاشة التعامل معه؟
A4: الشاشة مناسبة للرمل الناعم إلى المتوسط، عادةً في نطاق 0.075 مم إلى 5 مم. يمكن تحديد حجم الشبكة الدقيق في وقت الطلب بناءً على مواصفات المنتج المستهدف وخصائص مادة التغذية.

س5: هل تؤثر شدة الاهتزاز على محتوى رطوبة الرمل النهائي؟
ج5: نعم. تعمل شدة الاهتزاز العالية عمومًا على تحسين تأثير نزح المياه عن طريق تسريع فصل الماء. ومع ذلك، فإن الاهتزاز المفرط يمكن أن يسبب تآكلًا مبكرًا للشاشة ونوابض الدعم. يجب تعديل قوة الإثارة لموازنة تقليل الرطوبة مع عمر خدمة المعدات.
